Schwerlastauszug BL-DCL2307619-1625mm mit Verriegelung schwarz

Kategorie: Schwarze Schwerlastauszüge bis 225kg mit Verriegelung

Schwerlastauszug BL-DCL2307619-1625mm mit Verriegelung schwarz

Artikelnummer: BL-DCL2307619-1625
GTIN: 4251266903703

Schwarz beschichteter Schwerlastauszug BL-DCL2307619-1625mm mit Verriegelung
Auszug verriegelt im eingezogenem Zustand und ausgezogenem Zustand.

Montagevideo CAD-Daten Zeichnung

€ 385,00

inkl. 19% USt. , (Sperrgut)

Alter Preis: € 480,70

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (Ausland)

Paar

Bequem bezahlen per:

Passendes Zubehör gleich mitbestellen

optionales Zubehör

Montagewinkel Set BL-WIBO 23076-330-630 schwarz

Mehr Infos

Schwarzes Montagewinkelset für die Bodenmontage passend nur für Artikelnr. BL-DC2307619-1219 & BL-DCL2307619-1219 & BL-DC2307619-1524 & BL-DCL2307619-1524 & BL-DC2307619-1625 & BL-DCL2307619-1625 & BL-DC2307619-1829 & BL-DCL2307619-1829

Zum Artikel

+€ 38,00

optionales Zubehör

Montagewinkel Set BL-WIPL 23076-330-630 schwarz

Mehr Infos

Schwarzes Montagewinkelset für die Plattformmontage passend nur für ArtikelNr.
BL-DCL2307619-1219 & BL-DCL2307619-1219 BL-DC2307619-1524 & BL-DCL2307619-1524 & BL-DC2307619-1625 & BL-DCL2307619-1625 & BL-DC2307619-1829 & BL-DCL2307619-1829

Zum Artikel

+€ 38,00

optionales Zubehör

Unsere graue Einhandverriegelung in einer max. Breite bis zu 1150mm. Sie ist auf die von Ihnen gewünschte Länge anpassbar.

Einhandverriegelung 500mm GRAU +€ 18,50

ACHTUNG: Nur für die Artikel 1305319lock & 1705819lock & DCL2307619

Einhandverriegelung für Schubladenbreite bis 500mm GRAU

Zum Artikel

Einhandverriegelung 700mm GRAU +€ 19,00

ACHTUNG: Nur für die Artikel 1305319lock & 1705819lock & DCL2307619

Graue Einhandverriegelung für das bequeme Öffnen und Schließen mit einer Hand in 700mm Breite

Zum Artikel

Einhandverriegelung 1000mm GRAU +€ 20,50

ACHTUNG: Nur für die Artikel 1305319lock & 1705819lock & DCL2307619

Graue Einhandverriegelung für das bequeme Öffnen und Schließen mit einer Hand in 1000mm Breite

Zum Artikel

Einhandverriegelung 1150mm GRAU +€ 21,50

ACHTUNG: Nur für die Artikel 1305319lock & 1705819lock & DCL2307619

Graue Einhandverriegelung für das bequeme Öffnen und Schließen mit einer Hand in 1150mm Breite

Zum Artikel

optionales Zubehör

Unsere schwarze Einhandverriegelung in einer max. Breite von 1150mm. Sie ist auf die von Ihnen gewünschte Länge anpassbar.

Einhandverriegelung 500mm SCHWARZ +€ 20,00

ACHTUNG: Nur für die Artikel 1305319lock & 1705819lock & DCL2307619

Einhandverriegelung für Schubladenbreite bis 500mm SCHWARZ

Zum Artikel

Einhandverriegelung 700mm SCHWARZ +€ 20,50

ACHTUNG: Nur für die Artikel 1305319lock & 1705819lock & DCL2307619

Schwarze Einhandverriegelung für das bequeme Öffnen und Schließen mit einer Hand in 700mm Breite

Zum Artikel

Einhandverriegelung 1000mm SCHWARZ +€ 22,00

ACHTUNG: Nur für die Artikel 1305319lock & 1705819lock & DCL2307619

Schwarze Einhandverriegelung für das bequeme Öffnen und Schließen mit einer Hand in 1000mm Breite

Zum Artikel

Einhandverriegelung 1150mm SCHWARZ +€ 23,00

ACHTUNG: Nur für die Artikel 1305319lock & 1705819lock & DCL2307619

Schwarze Einhandverriegelung für das bequeme Öffnen und Schließen mit einer Hand in 1150mm Breite

Zum Artikel

optionales Zubehör

Ihr Holzschraubenset um Ihren Auszug direkt an Holzkonstruktionen zu befestigen.

Holzschraubenset 6mm x 16

Mehr Infos

Dieses Schraubenset ist die perfekte Montagemöglichkeit für unsere Auszüge und Montagewinkel bspw. an Spanholzplatten

Zum Artikel

+€ 5,99

Holzschraubenset 6mm x 24

Mehr Infos

UNBEDINGT MONTAGEVIDEO UND MONTAGEANLEITUNG BEACHTEN

Dieses Schraubenset ist die perfekte Montagemöglichkeit bei Holzkonstruktionen für unsere Auszüge mit der Artikelnummer 2257619

Technische Details:

Kopfart: Flachkopf
Material: Verzinkter Stahll
Anwendungsgebiet: Aluprofil
Länge: 24mm
Lieferumfang: 50 Schrauben

Passt zu folgenden Artikel:
Schwerlastauszüge bis 220kg mit und ohne Verriegelung
Winkel für Boden- und Plattformmontage 22576

Zum Artikel

+€ 5,99

optionales Zubehör

Ihr M6 Schraubenset zum Anbringen Ihres Auszuges beispielsweise am Aluprofil

Schraubenset M6 x 16mm

Mehr Infos

Dieses Schraubenset ist die perfekte Montagemöglichkeit für unsere Auszüge und Montagewinkel bspw. am Aluprofil Zum Artikel

+€ 5,99

Schraubenset M6 x 24mm

Mehr Infos

Dieses Schraubenset ist die perfekte Montagemöglichkeit für unsere Auszüge und Montagewinkel bspw. am Aluprofil Zum Artikel

+€ 5,99

Zusammenfassung

inkl. 19% USt. , Versandkostenfreie Lieferung (Sperrgut)

Paar

Technische Details:

Seitenmontage
Schwarz beschichtete Oberfläche
Material: Kaltgeformter Stahl
Einbaulänge 1625 mm zzgl. 27 mm Entriegelungshebel
Auszugslänge 1625 mm
Tragkraft bei Seitenmontage 170 kg / Paar
Verriegelung in eingefahrener Position & in ausgefahrener Position
empfohlene max. Schubladenbreite 160cm
Äußerst geräuscharm, da Anschläge mit Puffern ausgestattet sind
Selbstreinigend
Gewicht: 16,20 kg

Einsatzbereiche:

Feuerwehrfahrzeuge
Kommunalfahrzeuge
Vermessungstechnikfahrzeuge
Technische Polizeifahrzeuge
Fahrzeuge Technisches Hilfswerk
Maschinenbau
Lagertechnik
Expeditionsfahrzeuge
Möbelbau
usw.

Dieser Auszug ersetzt den Auszug mit der Artikel-Nr. TS 2207719-1625 mV

Artikelgewicht:	16,20 kg

Download PDF-Zeichnung

Download Montageanleitung Schwerlastauszug 2307619 mit Verriegelung

Download CAD-STEP-Format

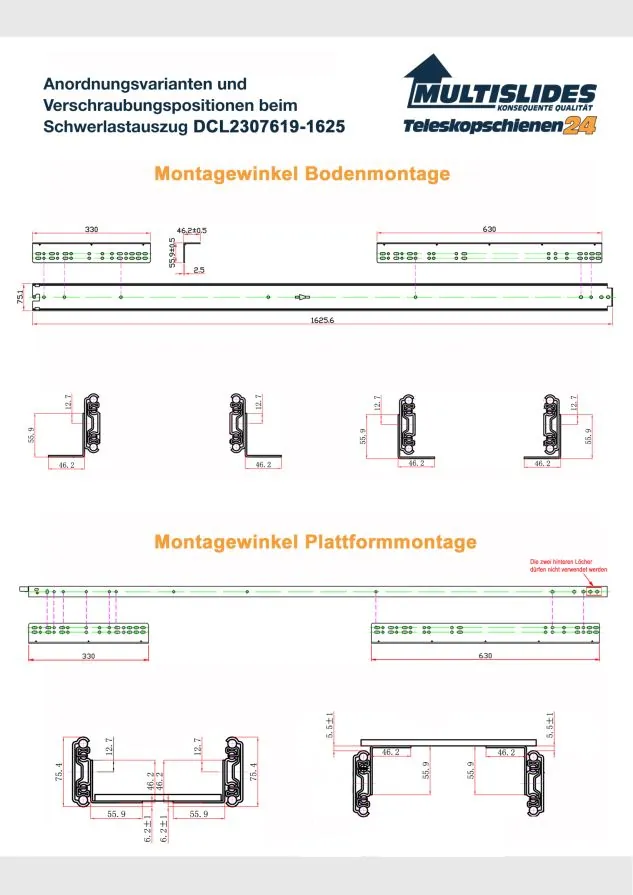

Bodenmontage und Plattformmontage
Verschraubungspositionen der Montagewinkel am Schwerlastauszug DCL2307619-1625 mit Verriegelung
Bei der Bodenmontage kann Winkelset WIBO 23076-330-630 mit den Schenkelseiten nach außen oder innen gerichtet sein
Bei der Plattformmontage kann Winkelset WIPL 23076-330-630 mit den Schenkelseiten nach oben oder unten gerichtet sein.

Download PDF-Zeichnung
